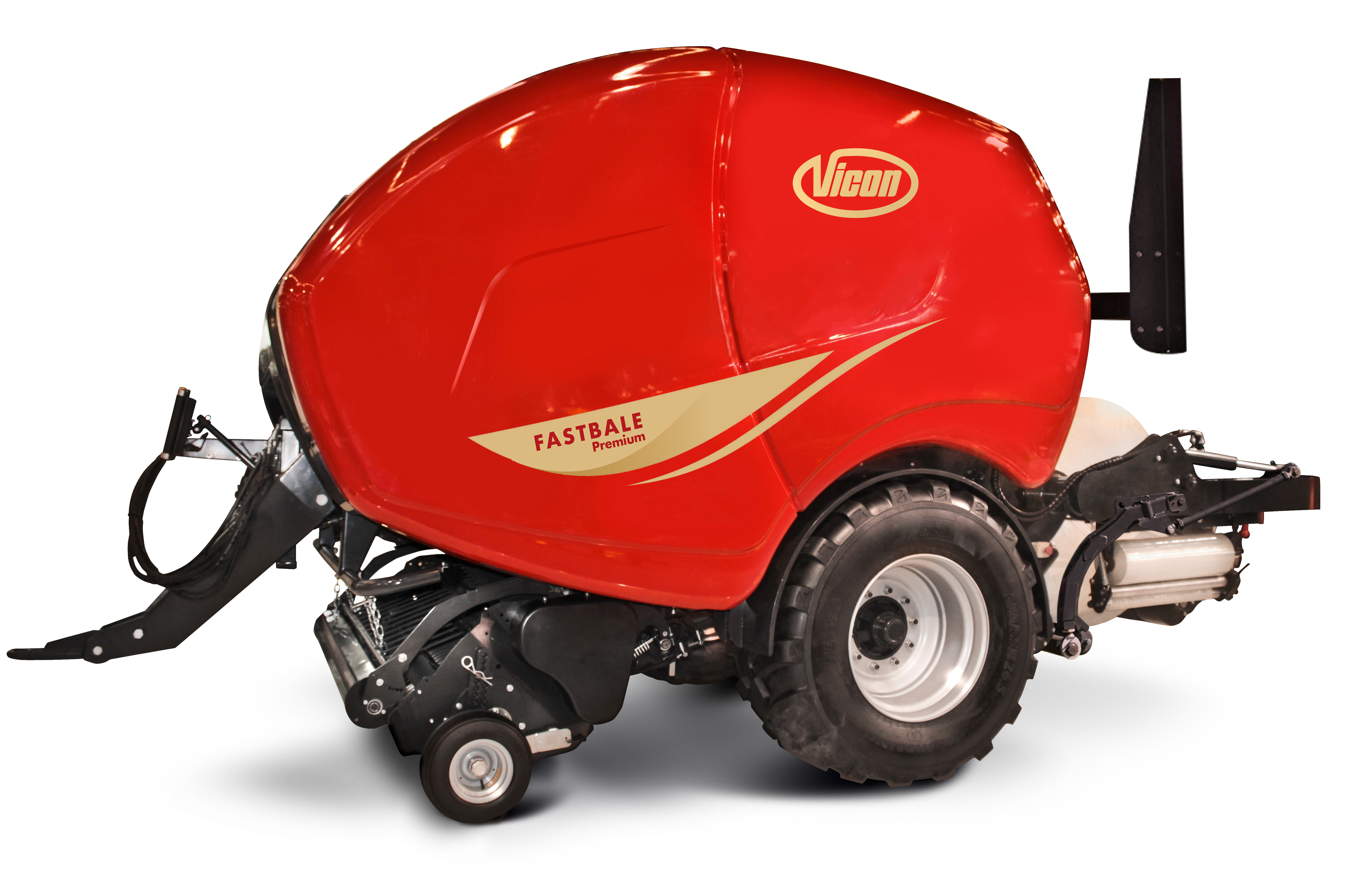

Vicon FastBale
Un nuovo standard nella produzione e fasciatura delle balle
Combinazione non-stop a camera fissa di rotopressa e fasciatore
Vantaggi chiave
Imballaggio e fasciatura Non-Stop per massima produttività Pick-up extra largo e collaudato da 2,2 m Elevata capacità di "aspirazione" del prodotto Sistema di taglio Supercut a 25 coltelli Sistema di trasferimento delle balle e di fasciatura ad alta velocità Sistema di controllo completamente compatibile ISODescrizione

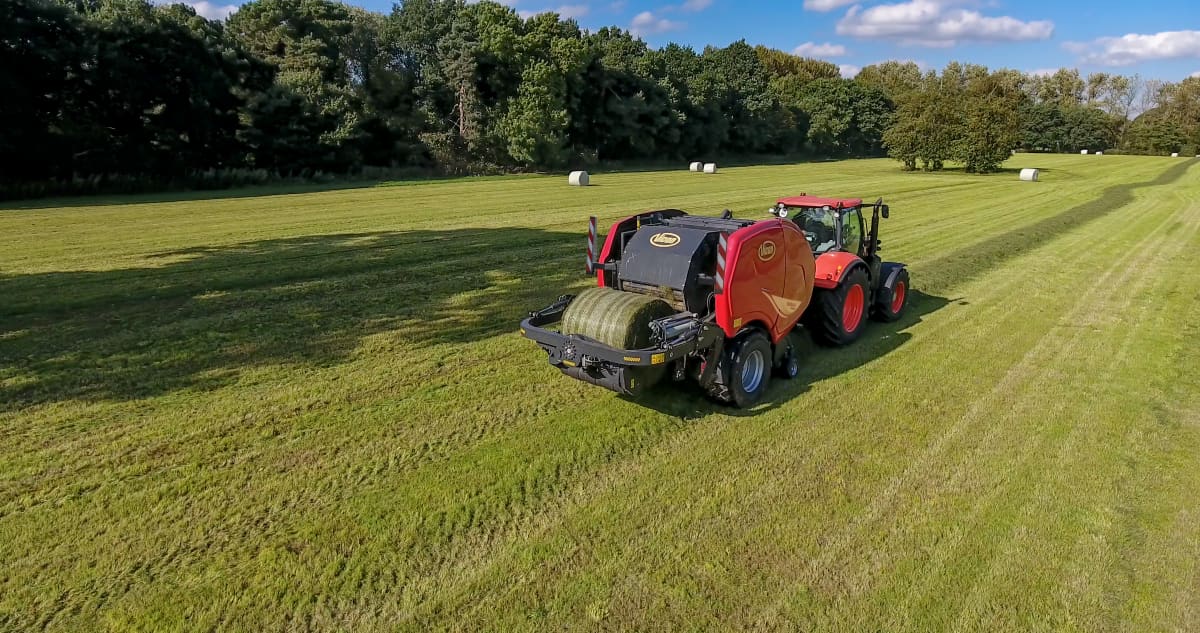

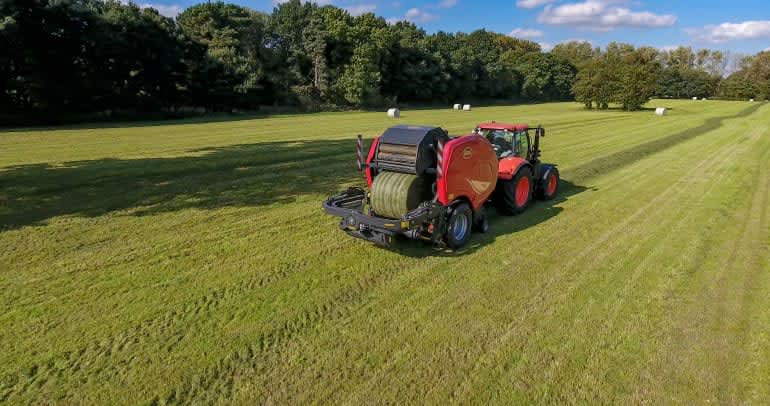

Vicon FastBale rappresenta un enorme passo avanti nella tecnologia delle rotopresse. La pressatura e la fasciatura non stop in una macchina a camera fissa sono realtà. Con un risparmio di circa 20 secondi per ogni balla prodotta rispetto ai sistemi convenzionali, gli aumenti di produttività giornalieri sono oltre il 30%. Ecco alcuni vantaggi: meno stress per il driver, minore usura delle trasmissioni del trattore e maggiore densità della balla grazie alla doppia compressione della balla. Se a ciò si aggiunge l'enorme capacità di alimentazione del rotore da 800 mm e l'innovativo sistema di fasciatura a due satelliti ad alta velocità con rilascio delicato della balla, è chiaro perché FastBale è diventata rapidamente la macchina preferita per l'insilato in tutto il mondo.
Vantaggi chiave
- FastBale Non-Stop elimina la frustrazione dell'arresto e avanzamento della rotopressa convenzionale. La macchina è progettata con due camere fisse interamente a rulli.
- Pick-up da 2,2 m e massiccio rotore di alimentazioneda 800 mm di diametro, dotato di 50 denti Hardox per una capacità di alimentazione senza pari
- Un sistema fluido di trasferimento delle balle e un sistema di fasciatura verticale ad alta velocità assicurano un'elevata produzione e un rilascio delicato delle balle
- L'innovativo sistema di fasciatura incorpora due satelliti gemelli che ruotano attorno all'asse verticale, con la balla sostenuta da due rulli motorizzati
- Trasmissione heavy-duty con riduttore di alimentazione a 1000 giri/min per ridurre le sollecitazioni sulla PTO. I cuscinetti a doppia corona di rulli sul lato di azionamento di tutti i rulli garantiscono una robusta affidabilità per migliaia di balle.

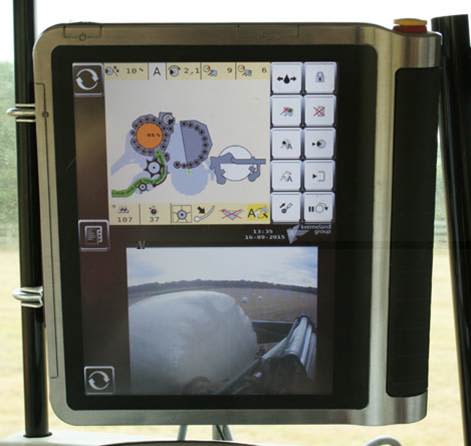

- Funzionamento completamente automatico con display animato in tempo reale, per mantenere l'operatore rilassato e pienamente produttivo durante le lunghe giornate di lavoro.
Caratteristiche
Come lavora la FastBale
FastBale ha due camere – una camera principale e una pre-camera dal diametro di due terzi della principale.
La pressatura comincia in maniera convenzionale, con la camera principale che si comporta come una rotopressa classica nella produzione della prima balla. Quando la prima rotoballa è formata, invece di fermare il processo per la legatura, la FastBale dirotta il flusso di prodotto sulla pre-camera.
La legatura avviene così senza interruzione e la balla formata viene scaricata sul fasciatore. Quando la pre-camera è piena, sia il flusso di prodotto, sia la balla in formazione sono spostati verso la camera principale per raggiunge la densità e forma finali.
1. La balla è formata nella camera principale in maniera classica fino a che la densità richiesta non è raggiunta.
2. Quando la balla è completamente formata, il flusso di prodotto è spostato verso la pre-camera e la legatura avviene nella camera principale
3.Il portellone si apre e la balla completata viene scaricata per gravità sul fasciatore.
.
4. Il fasciatore viene spostato nella posizione di lavoro e la fasciatura comincia.
5. Il flusso di prodotto continua a riempire la pre-camera finché la densità impostata non è raggiunta.
6. Il flusso di prodotto e la balla parzialmente formata sono trasferiti alla camera principale.

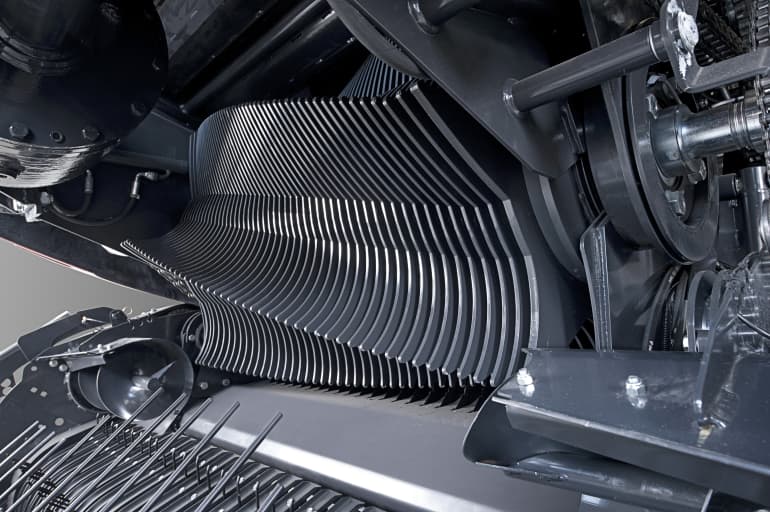

Infaldatore di dimensioni extra
L’infaldatore di ampissimo diametro di 800 mm equipaggiato con 50 punte con disposizione stellare e in Hardox® permette un passaggio di prodotto senza rivalità. La vicinanza tra pick-up e rotore elimina ogni angolo cieco favorendo in particolare ottime prestazioni in caso di raccolta di foraggio corto. Il sistema a 25 coltelli SuperCut permette la selezione a gruppi di 6-12-13-25 elementi lavoranti per l’adattamento a tutte le condizioni di campo. Il Drop-Floor rappresenta la sicurezza in caso di bloccaggio.

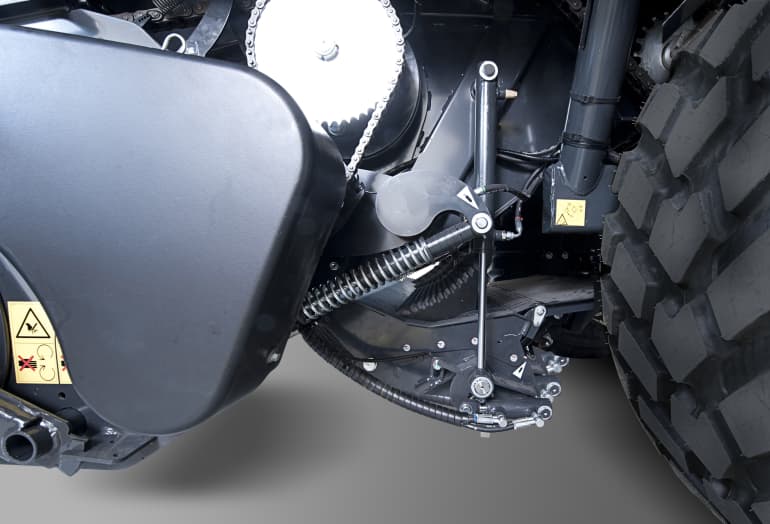

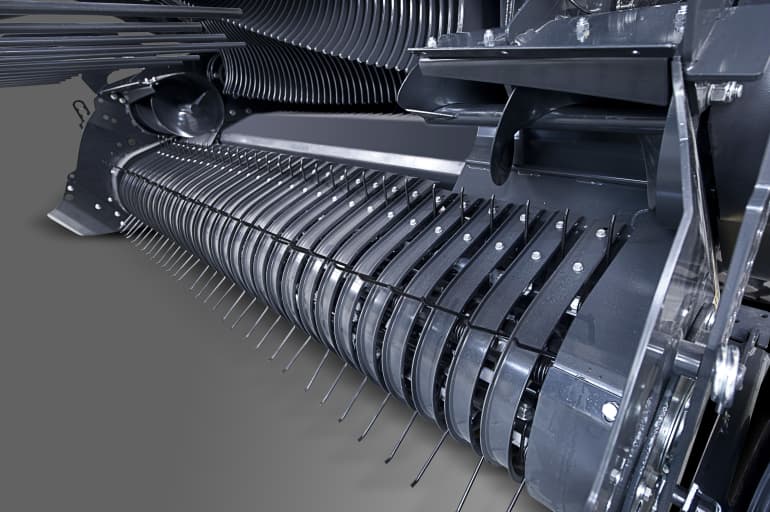

Pick-up extra largo da 2,2 m
La FastBale ha un pick-up con 5 barre porta denti. Ognuna di esse ha due cuscinetti di supporto intermedi. La doppia guida (una per lato) distribuisce il carico al 50% assicurando maggior longevità.
La trasmissione unica a posizionamento interno contiene la larghezza totale al minimo. Il risultato è che i ruotini di supporto non devono essere rimossi per la circolazione stradale riducendo i tempi improduttivi tra un lavoro e l’altro.

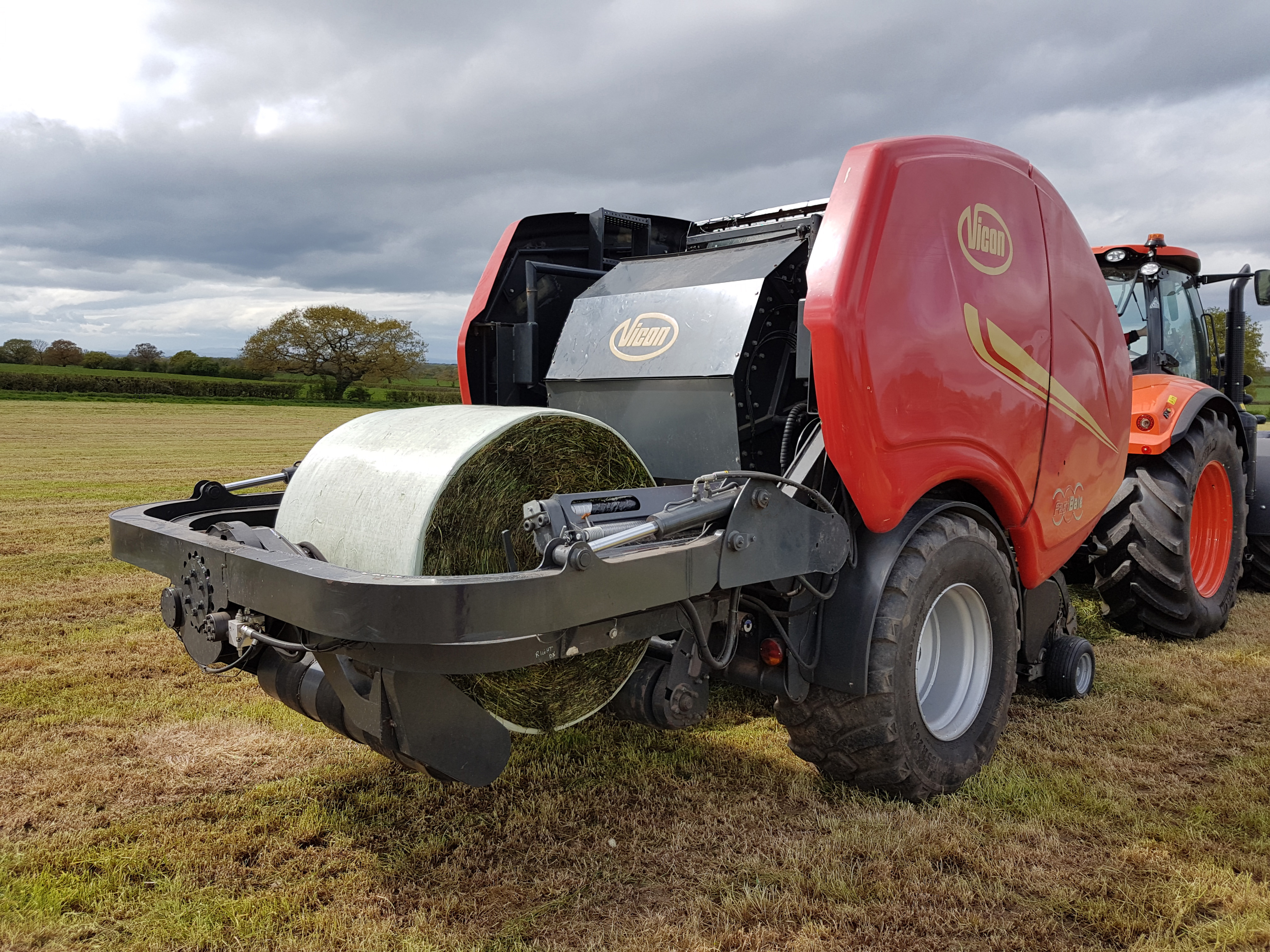

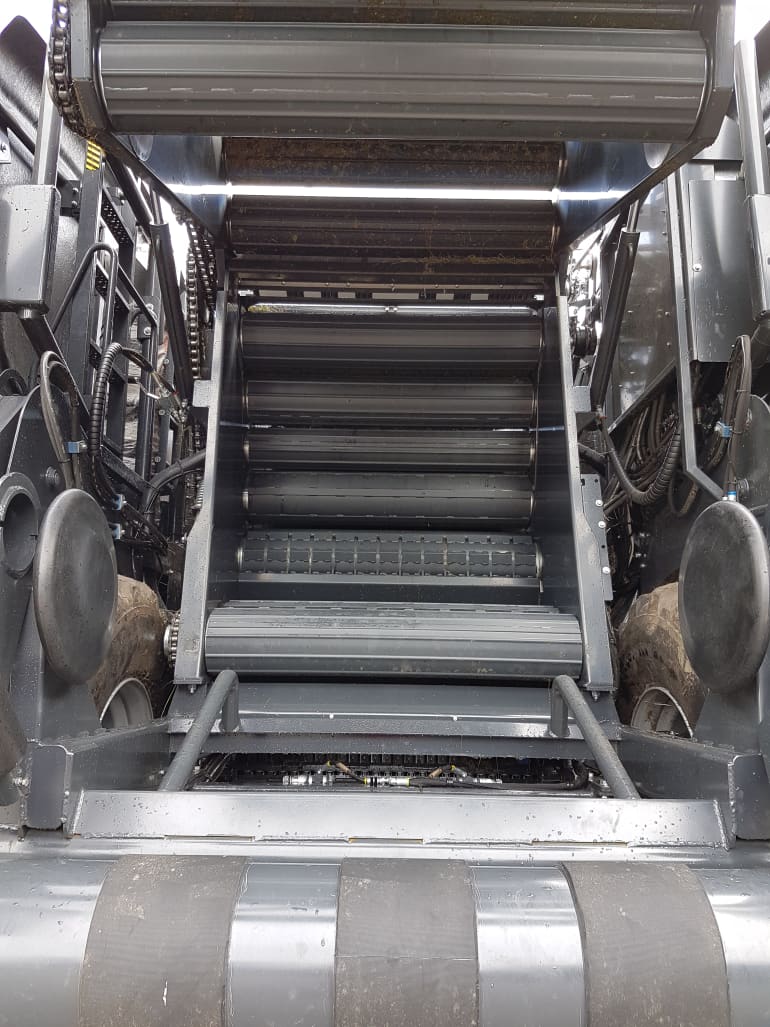

La FastBale ha un metodo unico per scaricare la balla. Quando la fasciatura è completata, il rullo posteriore è alzato. La balla è così scaricata delicatamente a terra invece di essere ribaltata dalla piattaforma di fasciatura. Non rischia di rotolare via quando si lavora in pendenza.

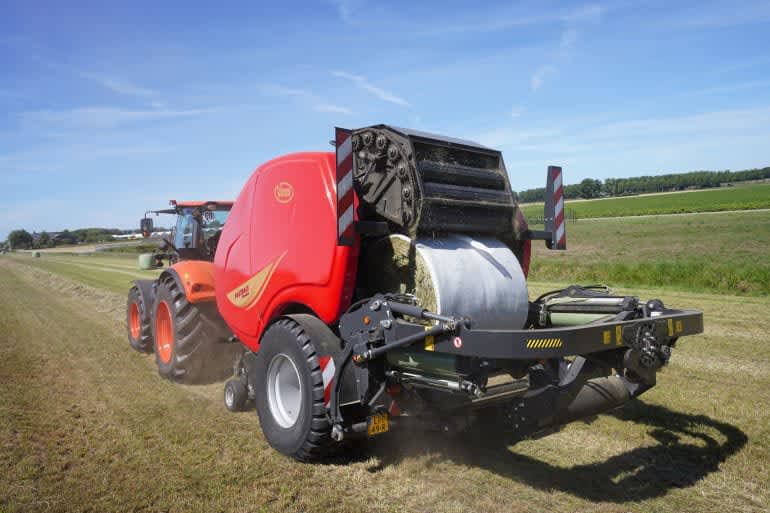

Ribaltatore
A richiesta, il ribaltatore ruota la balla sul lato piatto allo scarico. Così, è protetta dai danni della stoppia o del terreno pietroso grazie al numero di strati di plastica maggiore rispetto a quelli presenti sul lato curvo.
Il semplice design utilizza il meccanismo di sollevamento del telaio del fasciatore invece di aggiungere ulteriori apparecchiature idrauliche.
Questa soluzione ingegnosa è molto compatta – il ribaltatore è posizionato di fronte al rullo anteriore del fasciatore permettendo alle dimensioni della macchina di mantenersi compatte sia al lavoro, sia in trasporto. Per uno scarico della balla classico sul lato curvo, il ribaltatore può essere escluso. Non dev’essere ripiegato durante il trasporto.

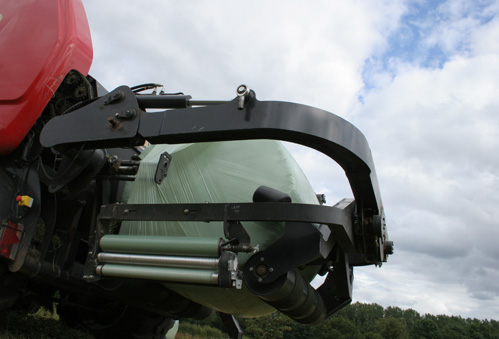

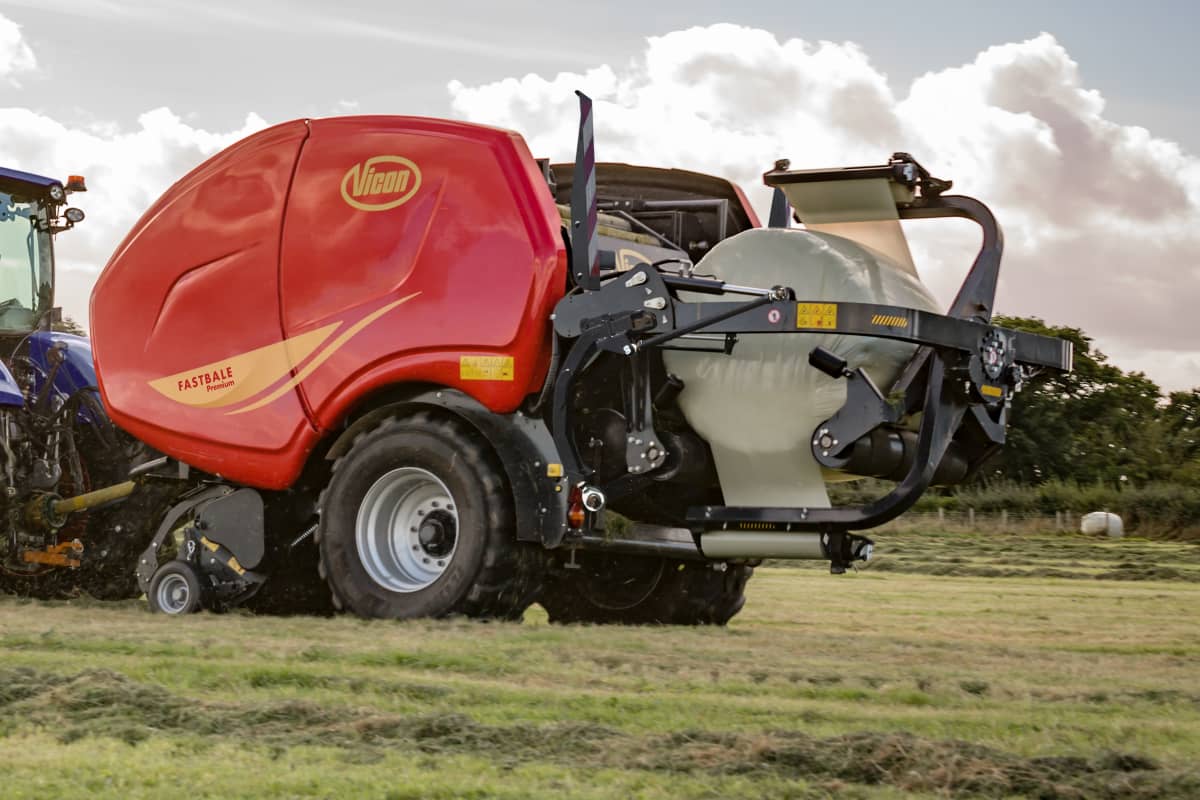

Il fasciatore della FastBale è a doppio satellite con concetto di lavoro innovativo a rotazione sull’asse verticale. La balla è supportata da due rulli in trazione. Il design riduce di molto lo spazio necessario per l’avvolgimento del film dando vita ad una macchina decisamente compatta, veloce e precisa nella fasciatura.
Film-on-Film
L’opzione Film-on-Film significa che la legatura avviene con lo stesso materiale della fasciatura. Questa tecnica offre il vantaggio di una migliore qualità dell’insilato e una gestione semplificata dei materiali da riciclare dopo l’apertura della balla.
La tecnologia non stop di FastBale ha un ulteriore vantaggio se si lega Film-on-Film.
Le rotopresse classiche hanno bisogno di fermarsi per legare la balla e aprire/chiudere il portellone per l’espulsione. In più, la legatura col film ha bisogno di più tempo rispetto a quella con rete per il così detto effetto “coda” che dilata l’operazione all’inizio e alla fine del ciclo.
In totale, la legatura a film con rotopressa convenzionale è, mediamente per ciclo, 10 secondi più lunga rispetto alla legatura a rete.
La FastBale risparmia tutto questo tempo perché lavora in continuo, non stop!
La FastBale ha un metodo unico per scaricare la balla. Quando la fasciatura è completata, il rullo posteriore è alzato. La balla è così scaricata delicatamente a terra invece di essere ribaltata dalla piattaforma di fasciatura. Non rischia di rotolare via quando si lavora in pendenza.
Ribaltatore
A richiesta, il ribaltatore ruota la balla sul lato piatto allo scarico. Così, è protetta dai danni della stoppia o del terreno pietroso grazie al numero di strati di plastica maggiore rispetto a quelli presenti sul lato curvo.
Il semplice design utilizza il meccanismo di sollevamento del telaio del fasciatore invece di aggiungere ulteriori apparecchiature idrauliche.
Questa soluzione ingegnosa è molto compatta – il ribaltatore è posizionato di fronte al rullo anteriore del fasciatore permettendo alle dimensioni della macchina di mantenersi compatte sia al lavoro, sia in trasporto. Per uno scarico della balla classico sul lato curvo, il ribaltatore può essere escluso. Non dev’essere ripiegato durante il trasporto.

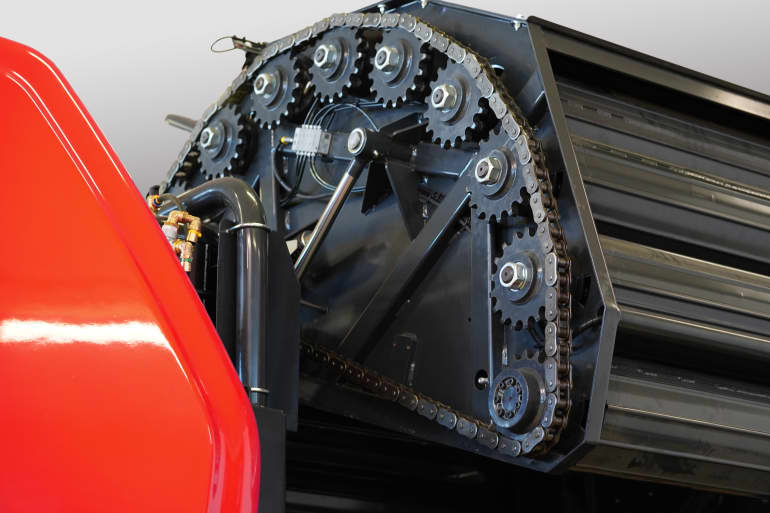

La FastBale è stata pensata per l’affidabilità e incorpora molte caratteristiche che incrementano la sua durata.
- La trasmissione principale integrata a velocità di rotazione di 1000 RPM distribuisce il moto ai vari elementi mantenendo i picchi di carico sul cardano e la presa di potenza del trattore al minimo.
- Il rotore, la pre-camera e la camera principale hanno line di trasmissione separate e azionate da una catena rinforzata da 1¼”.
- I rulli delle camere hanno un cuscinetto da 50 mm su entrambe i lati. Il lato che riceve il moto ha il cuscinetto a doppio pacco di sfere per resistere al carico maggiore.
- La lubrificazione di rulli, infaldatore e catenaria è assicurata da un sistema automatico centralizzato d’ingrassaggio e oliatura.

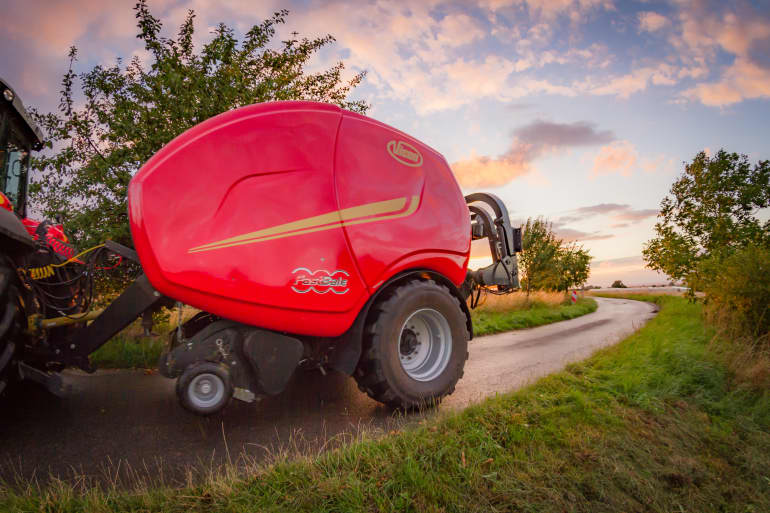

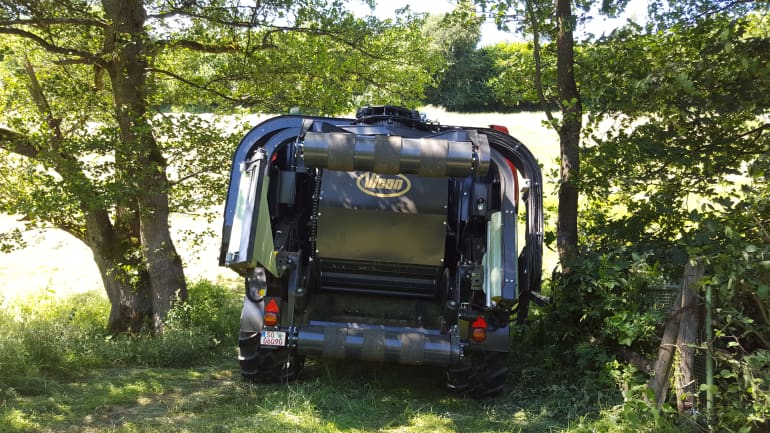

Compattezza e alte performance
Nonostante la sua capacità non-stop, FastBale è estremamente compatta. Con la sua pre-camera situata sopra il rotore di grande diametro e i diversi rulli della camera condivisi tra le due camere di pressatura, la complessità meccanica è mantenuta al minimo.
In combinazione con il suo rivoluzionario sistema di avvolgimento satellitare a ripiegamento verticale, è assicurato un comodo trasporto su strada e un facile accesso anche ai campi più stretti.

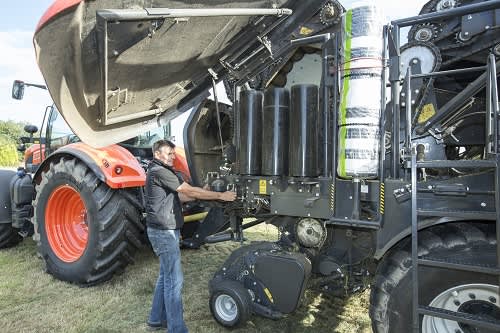

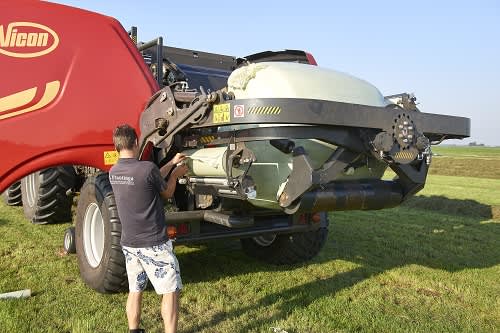

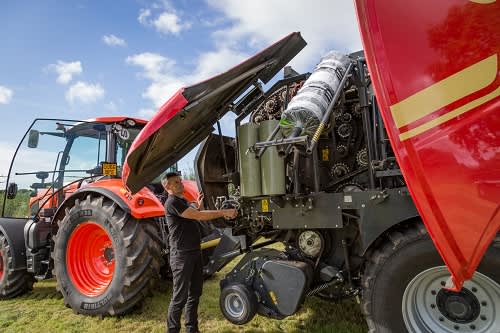

La FastBale ha un sistema di carico del rotolo di rete/film idraulico che lo solleva fino al suo posizionamento nella parte alta della macchina, tra la pre-camera e la camera. Una volta sollevato, basta farlo scivolare in posizione.
Il dispositivo permette lo stoccaggio di un extra rotolo di scorta.
Cambio del film sul fasciatore
Basta attivare, tramite pulsante, la rotazione lenta dei satelliti per farli muovere nella posizione di sostituzione più conveniente.
Capacità 10 rulli
Scorta di 10 rulli:2 in uso + 8 sulla macchina.
FastBale è completamente automatica. La produttività è incrementata e la fatica e lo stress sono ridotti. L’unica operazione che l’operatore deve gestire è il rilascio della balla. L’eliminazione di arresti e partenze riduce significativamente anche l’usura del trattore.
Precision Farming
Quando si decide quale attrezzatura acquistare, non è sempre facile trovare la soluzione ottimale nell'ampia offerta del mercato odierno. La tecnologia si sviluppa rapidamente e i trattori e gli attrezzi sono sempre più dotati di elettronica di alta tecnologia. Noi comprendiamo questa complessità e ci impegniamo a fornirvi soluzioni semplici. Perciò questi terminali universali ISOBUS, IsoMatch Tellus PRO e IsoMatch Tellus GO+ sono stati progettati per un facile controllo della macchina e per un'agricoltura efficiente.
Con il nuovo IsoMatch Tellus PRO da 12" avrai accesso al massimo della tecnologia Hardware e Software. E' il cervello a cui vanno connesse tutte le macchine ISOBUS e la piattaforma su cui far ruotare tutte le nuove applicazioni della Precision Farming. Ti offrirà quello di cui hai bisogno per ottenere il massimo delle performance dalle tue macchine e dal tuo raccolto, visualizzando in tempo reale i risparmi in fertilizzanti, agrofarmaci e dosi di seme. Con il suo esclusivo ed unico doppio schermo potrai gestire due macchine contemporaneamente.
Lavora in modo semplice. Mantieni il controllo
IsoMatch Tellus GO+ è sviluppato appositamente per controllare la macchina in modo semplice. L'agricoltore ha il pieno controllo dell'attrezzatura esattamente come vuole. Facile impostazione della macchina con i tasti soft e tramite il touch screen da 7 pollici. E, per un controllo ottimale durante la guida, basta usare i tasti non soft e il selettore rotativo. Il controllo dell'attrezzo non è mai stato così facile.
Questo può essere il vostro primo passo nell'agricoltura di precisione
IsoMatch Tellus GO+ permette di controllare facilmente qualsiasi attrezzatura ISOBUS dalla cabina del trattore. IsoMatch GEOCONTROL vi permette di ottenere rendimenti più alti, costi più bassi e fare il vostro lavoro con meno problemi. La licenza su IsoMatch Tellus GO+ è divisa in due parti, Section Control e Variable Rate Control. Ora potete acquistare la funzionalità specifica di cui avete bisogno.
IsoMatch MultiEye è un accessorio per collegare più telecamere al terminale universale IsoMatch.
Con l’IsoMatch MultiEye si possono connettere ai monitor IsoMatch Tellus PRO e GO+ diverse videocamere. Si può facilmente passare da una videocamera all’altra senza il bisogno di un ulteriore schermo dedicato in cabina. L’IsoMatch MultiEye incrementa ulteriormente il livello di controllo sulla macchina e le operazioni; anche in condizioni di lavoro notturne grazie alla presenza di LED integrati. La sicurezza è una priorità quando ad esempio si eseguono manovre in resto o ci sono ostacoli.
Caratteristiche Tecniche
Caratteristiche Tecniche
Scarica il depliantModello | Vicon FastBale | |
---|---|---|
Camera di pressatura: | 17 nella camera principale, 14 nella pre-camera (11+3 rulli condivisi) | |
Dimensioni balla (m): | Ø1.25 -1.27 | |
Sistema di alimentazione: | SuperCut-25 coltelli | |
Legatura: | Rete |
Caratteristiche Tecniche
Caratteristiche Tecniche
Scarica il depliantDiametro balla |
Infaldatore |
Legatura |
|
FastBale |
1.26m x 1.27m |
800mm rotore con 25 coltelli |
Spago o rete |
