Vicon FANEX 1344 C
Elevata capacità, eccellente tracciamento del terreno
Voltafieno trainato con telaio di trasporto
Vantaggi chiave
Il sistema TerraFlow di inseguimento del terreno offre un collegamento al telaio altamente adattivo e un adattamento ai contorni del terreno. Funzionamento molto semplice: è sufficiente una sola uscita a semplice e a doppio effetto. 14 rotori di piccolo diametro per un'eccellente rotazione delle colture in tutte le condizioni Compatto, facile da trasportare grazie alla concezione trainata Elevato spazio libero a fondocampoDescrizione
Fanex 1344C, con una larghezza di lavoro di 13,4 m, è un voltafieno con telaio di trasporto concepito per un uso intensivo. L'ampia carreggiata garantisce caratteristiche di marcia stabili durante il trasporto su strada. Le ruote opzionali larghe 500 mm favoriscono la protezione del terreno. L'innovativo sistema TerraFlow per l'inseguimento del terreno prevede un collegamento al telaio altamente adattativo che consente al voltafieno di muoversi indipendentemente dal telaio per un perfetto inseguimento dei profili. Il telaio altamente flessibile consente ai 12 rotori di seguire con precisione i contorni del terreno. Dotato di 12 rotori di piccolo diametro, questo voltafieno è progettato per un'eccellente rotazione delle colture in quasi tutte le condizioni. Grazie al concetto di telaio portante, la capacità di sollevamento del trattore non è un fattore limitante e può essere utilizzato con trattori più piccoli. La speciale sequenza di ripiegamento garantisce uno svolgimento sicuro e veloce, anche in condizioni collinari. Il controllo della sequenza previene i danni. Grazie all'elevata attenzione per l'assenza di manutenzione di giunti, cerniere e riduttori, il livello di manutenzione in stagione è ridotto al minimo.
Vantaggi chiave
- Completamente esente da manutenzione in stagione, ad eccezione della presa di forza e del carrello.
- Robusta catena cinematica esente da manutenzione, con robusti giunti a U sui rotori interni e frizione a dito flessibile HexaLink sui rotori esterni.
- Innovativo sistema TerraFlow per l'inseguimento del terreno tra portante e voltafieno
- Carrello di trasporto per l'uso con trattori a bassa potenza
- Apertura intelligente anche in condizioni collinari
Caratteristiche
- TerraFlow è un innovativo sistema di inseguimento del terreno tra il telaio e il voltafieno. La speciale geometria tra le ruote di trasporto e i denti del voltafieno assicura una raccolta pulita, anche in condizioni molto difficili.
- Il voltafieno segue le ruote del telaio e si adatta in modo completamente indipendente dal movimento del telaio portante. Ciò significa che la distanza dei denti dal terreno rimane costante su tutti i terreni, garantendo un lavoro pulito e preciso e un flusso uniforme del raccolto.
- Questo voltafieno si ripiega in una larghezza di trasporto inferiore a 3 m e viene guidato come un rimorchio su strada senza problemi dietro al trattore.
- Per collegare la macchina sono disponibili occhielli di traino da 40 e 50 mm e un giunto a sfera K80. La macchina può essere collegata in posizione alta o bassa del timone.
Uno spandimento omogeneo per un lavoro pulito

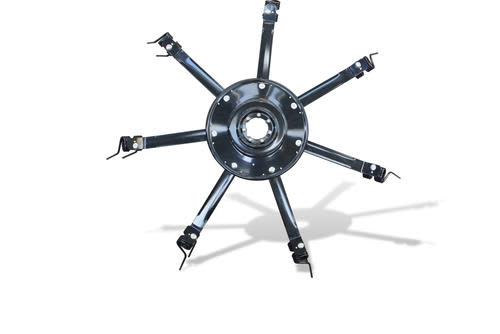

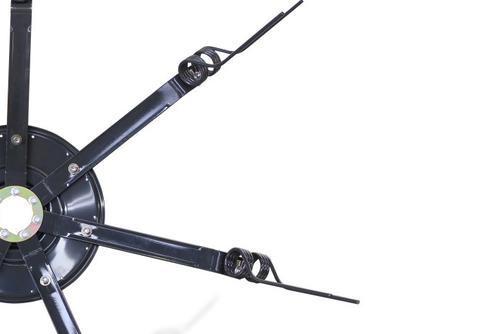

- I bracci portadenti sono di forma piatta e aderiscono perfettamente al supporto del rotore, formando quasi un corpo unico. Questa conformazione riduce le vibrazioni e le sollecitazioni che si verificano specialmente in presenza di foraggio molto umido.

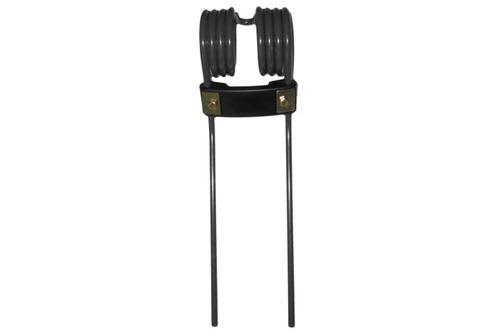

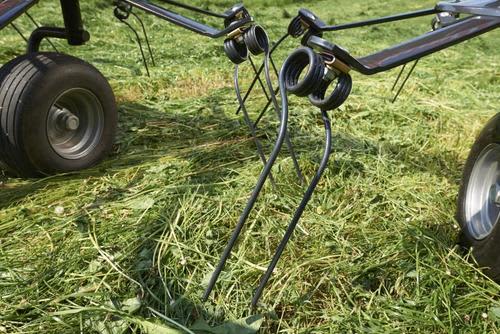

- I denti Super-C possono essere regolati in tre posizioni diverse, per adattare l’angolazione del dente a seconda del prodotto. Per l’insilato più pesante può essere impostata un’angolazione più “aggressiva”, mentre per i prodotti più fragili può essere diminuita.
- I denti "super C" della gamma Fanex sono realizzati in acciaio con filo da 10 mm e presentano una spirale da 80mm. Il fatto di vantare uno spessore del 20% maggiore rispetto ai normali denti, li rende più longevi e performanti.

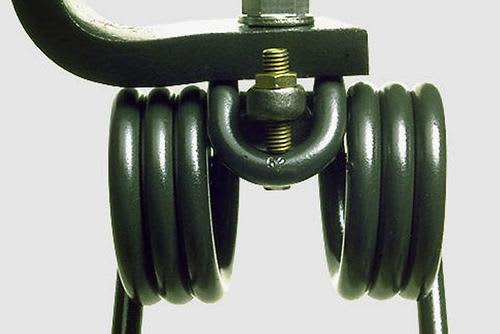

- I denti Super-C con denti a molla simmetrici assicurano un’efficiente raccolta e trattamento del prodotto. La particolare forma dei denti Vicon hanno un ulteriore vantaggio di distribuire il carico in modo uniforme su entrambe le spire, garantendo cosi una maggiore longevità.
- La regolazione a tre posizioni dell'inclinazione dell'angolo di lavoro dei rotori, permette un adattamento a tutti i tipi di foraggio e di conseguenza, un'essicazione più rapida aumentandone la qualità.
- Effettuando la giusta regolazione dell'angolo d'inclinazione dei rotori, verrà accelerato il processo di essicazione.
- Il prodotto presente nelle andane viene smosso dai denti e sparso omogeneamente lungo tutta la larghezza di lavoro.
- L’impatto dei denti sul prodotto ha frequenza regolare e omogenea.
Robustezza senza necessità di manutenzione
- La scatola di trasmissione non è semplice parte del telaio, vi è semplicemente attaccata tramite bullone. In questo modo la scatola è totalmente indipendente e protetta da sollecitazioni.
- Lubrificazione permanente in bagno d’olio – la manutenzione sulla scatola di trasmissione non è necessaria.
- Scatola ben protetta da corrosione, acqua e polvere.
- Doppi cuscinetti su ogni lato dell’albero di trasmissione = longevità e protezione massime nelle condizioni difficili.
- Grande affidabilità grazie al collocamento della corona e del pignone in un cuscinetto.
- L’affidabilità dell’intero sistema di trasmissione è data dalla combinazione di giunti universali esenti da manutenzione e da Hexalink, il giunto di trasmissione a dita con frizione.

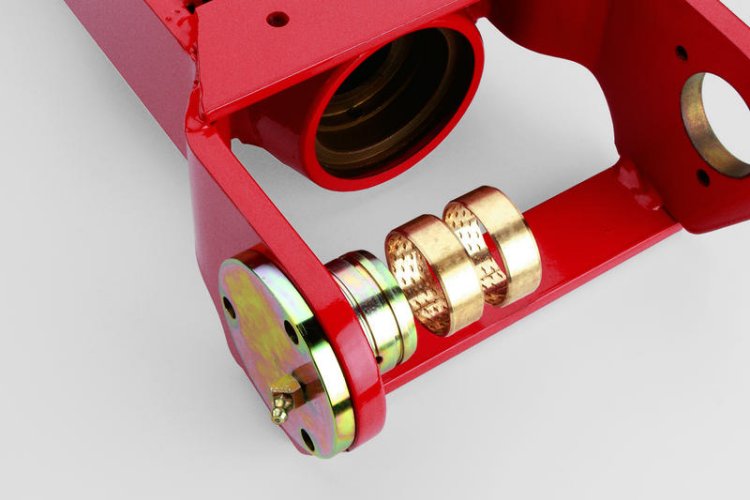

- I punti di snodo sono collegati da cuscinetti a rullo che garantiscono longevità operativa e stabilità dei punti di connessione.
Caratteristiche Tecniche
Caratteristiche Tecniche
Scarica il depliantModello Fanex ProLine | 1344C | |
---|---|---|
Larghezza di lavoro (m/ft) | 13.40 / (44'0") | |
Numero di rotori | 12 | |
Numero di denti/rotore | 6 | |
Larghezza di trasporto (m/ft) | 2.98 / (9'9") | |
Lunghezza di trasporto (m/ft) | 6.40 / (21') | |
Altezza di stoccaggio (m/ft) | 2.89/3.20 / (9'6"/10'6")** | |
Capacità teorica (ha/h) | 10.8 |
** Altezza con andana idraulica
Caratteristiche Tecniche
Caratteristiche Tecniche
Scarica il depliantFanex |
Larghezza di lavoro |
Rotori/Denti |
Peso |
1344C |
13.40m |
12/6 |
3800kg |
15.60m |
4150 kg |
** Altezza con andana idraulica
